La gestion des relais se fait au travers du réseau HAMNET.
HB9TV-1
HB9TV-1 est équipé de modules permettant d’accéder à distance via Hamnet à diverses fonctions de configuration et monitoring.
Le système se compose des éléments suivants:
– LAN Controller V3.0 (TinyControl))
– Carte d”extension du LAN Controller avec 4 relais
– Sonde de mesure de courant
– Sonde de mesure de température et humidité
– Switch Ethernet 5 ports
– Convertisseur Ethernet/2x RS-232
Les fonctions suivantes sont disponibles:
Commutation:
– Alimentation 12Vdc du module convertisseur/PA 415->10390 MHz: on/off
– Alimentation 12Vdc du module avec le modulateur et les deux Rx 23 et 70 cm: on/off
– Relais SMA DVB-S/Transpondeur linéaire
– Alimentation Pluto et Driver MMIC: on/off
Monitoring:
Mesures analogiques:
– Tension d’alimentation 12Vdc du relais
– Tension de monitoring du PA 10 GHz
– Tension de télé-alimentation du pré-ampli 23cm
– Tension de télé-alimentation du convertisseur SUP2400 et du pré-ampli 70 cm
– Courant d’alimentation 12Vdc du relais
Témoins numériques:
– Rx 23cm “lock”
– Rx 70cm (1963 MHz) “lock”
– 12Vdc du module Rx +Mod
– 12Vdc du module conv. + PA10GHz
Configuration:
– Modulateur SR: accès à la programmation par l’interface RS-232 via convertisseur Ethernet/RS-232
– Pluto: accès par le convertisseur Ethernet/USB
HB9TV-2
Hb9tv-2 n’a pas de gestion à distance.
HB9TV-3

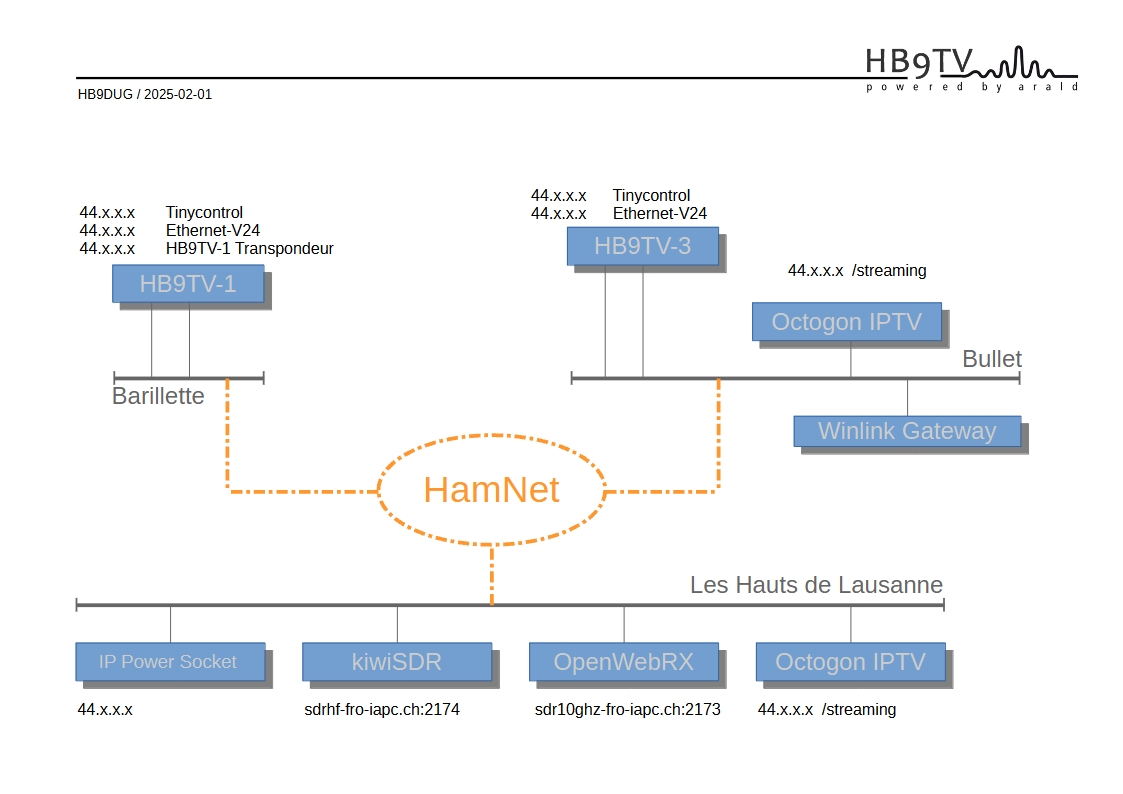

Synoptique du réseau HAMNET
